تبديل الغشاء: من المبادئ الهيكلية إلى التطبيقات العملية

الوظيفة: بمثابة واجهة تفاعل المستخدم، وتتولى تحديد الهوية والتصميم الزخرفي، ووظائف التشغيل الرئيسية، وحماية الدوائر الداخلية.

المواد الشائعة: PET (فيلم بوليستر)، PC (بولي كربونات)، أو فيلم PVC (بولي فينيل كلورايد). يتراوح السمك القياسي من 0.125 مم إلى 0.25 مم، ويتميز بالشفافية العالية، والتصاق الحبر القوي، والمرونة الجيدة ومقاومة الانحناء.

اللمسة النهائية للسطح: متوفر بلمسة نهائية لامعة أو غير لامعة مع معدل صلابة للقلم يصل عادةً إلى 2B~2H. إنه يوفر مقاومة ممتازة للخدش والتآكل، مما يطيل عمر خدمة المنتج بشكل فعال.

العمليات المشتركة: يتم اعتماد تقنية طباعة الشاشة للطباعة الدقيقة للأنماط والنصوص والرموز. تم تصميم المناطق الرئيسية بشكل تقليدي مع هياكل قبة مرتفعة لتعزيز اللمس والاستجابة التشغيلية، في حين تتميز المناطق غير الوظيفية بتصميم مسطح لتحسين المظهر الجمالي العام.

الوظيفة: يتم استخدام طبقة الاتصال الأساسية بين طبقة اللوحة والدائرة السفلية لتحقيق توافق قوي وتكامل هيكلي للهيكل المكون من طبقتين.

مواصفات المواد: شريط لاصق على الوجهين من الدرجة الصناعية بسمك قياسي يتراوح من 0.13 مم إلى 0.2 مم.

الوظيفة: يحمل نقاط اتصال القطب العلوي للمفاتيح، مما يوفر أطراف الاتصال الموصلة الأساسية للتحكم في تشغيل وإيقاف الدائرة.

مواصفات المواد: فيلم PET بسماكة قياسية تتراوح من 0.075 مم إلى 0.125 مم.

الميزات: يتم استخدام القباب المعدنية الثابتة أو جوانات السيليكون لضمان التشغيل الدقيق للمفتاح. وبدلاً من ذلك، يمكن طباعة الحبر الموصل لتشكيل دوائر موصلة لتحقيق الأداء الوظيفي. عندما يتم تركيب القباب المعدنية على المفتاح، تعمل هذه الطبقة على تثبيت القباب في موضعها.

المواد الموصلة: معجون الفضة، معجون الكربون، رقائق النحاس، إلخ. بالنسبة للإصدارات غير المطبوعة، يتم اعتماد القباب المصنوعة من الفولاذ المقاوم للصدأ أو القباب المطلية بالنحاس أو القباب المطلية بالنيكل أو القباب المطلية بالذهب بشكل عام.

الوظيفة: الطبقة العازلة الأساسية لمفتاح الغشاء. إنه يحافظ على عزل فعال بين طبقات الدائرة العلوية والسفلية في الظروف العادية، مما يضمن بقاء اتصالات القطب في حالة مفتوحة ومعزولة ويضمن استقرار الدائرة عندما لا يكون المفتاح قيد التشغيل.

مواصفات المواد: شريط لاصق على الوجهين من الدرجة الصناعية بسمك قياسي يتراوح من 0.15 مم إلى 0.25 مم.

الوظيفة: بمثابة الطبقة الحاملة لجهات الاتصال السفلية والدوائر الوظيفية. تتزاوج بدقة مع طبقة الدائرة العليا لتكوين اتصالات القطب الكهربائي وإجراء حلقة الدائرة عند الضغط عليها.

مواصفات المواد: ركيزة دائرة مرنة PET بسمك قياسي يتراوح من 0.075 مم إلى 0.125 مم، مع دوائر موصلة مكونة من حبر موصل مطبوع على السطح. يمكن أيضًا تطبيق مواد بديلة مثل FPC (الدائرة المطبوعة المرنة) أو PCBA (مجموعة لوحات الدوائر المطبوعة).

المواد الموصلة: معجون الفضة، معجون الكربون، رقائق النحاس، إلخ.

الوظيفة: يحقق ترابطًا ثابتًا بين مفتاح الغشاء وغطاء المعدات، مما يضمن الاستقرار الهيكلي ودقة التصفيح بعد التجميع.

المواد: عادةً ما يتم استخدام شريط لاصق على الوجهين مثل 3M أو CROWN أو Tesa وغيرها من السلاسل. تتم مطابقة النموذج المناسب وفقًا للخصائص المادية لغلاف المعدات لزيادة قوة الترابط بين المنتج والغلاف.

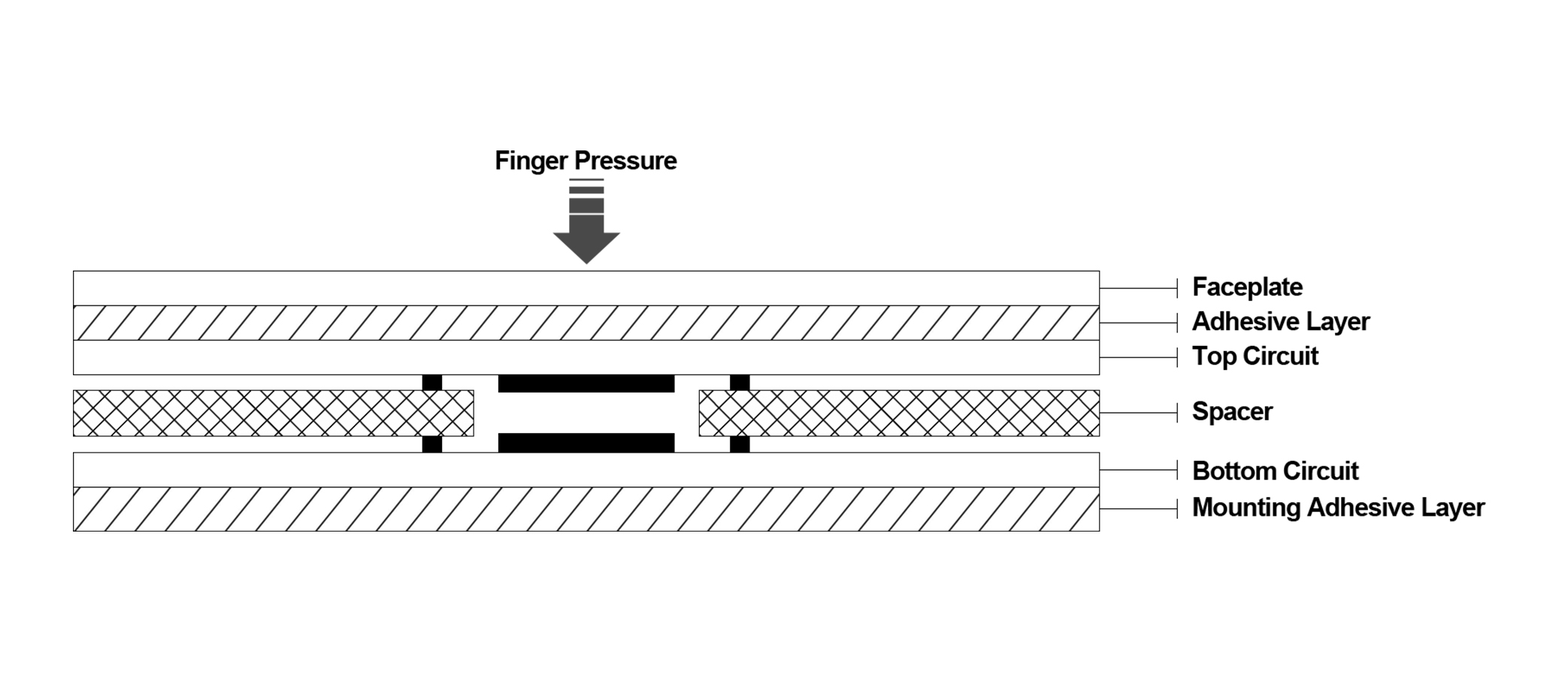

الميزات الهيكلية: مصممة بسمك إجمالي يتراوح من 0.15 مم إلى 0.3 مم ومرونة ممتازة. يتم التحكم في فجوة الاتصال عن طريق سمك الطبقة الفاصلة، والتي تحقق ضربة الارتداد العمودية وتأثير التغذية المرتدة للمفتاح.

الميزات: مقاومة ممتازة لدرجات الحرارة، وقوة ميكانيكية عالية، وصلابة عالية، ومقاومة للتآكل الكيميائي.

الأسطح المشتركة: لامعة، محكم (مات).

المزايا: أداء استثنائي من جميع النواحي، وشعور مريح بالضغط، وعمر خدمة ممتد للمفاتيح؛ صلابة متميزة بين المواد البلاستيكية الحرارية، إلى جانب مقاومة ممتازة للتآكل الكيميائي وخصائص عزل فائقة.

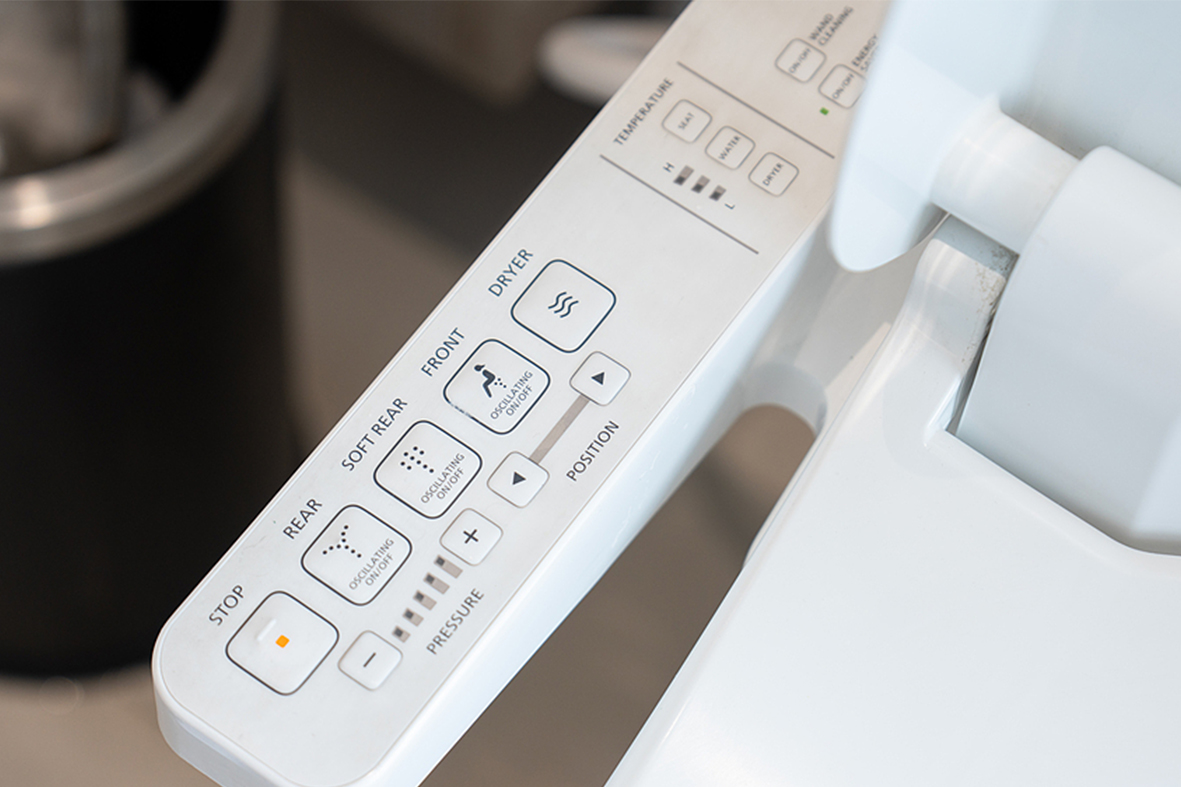

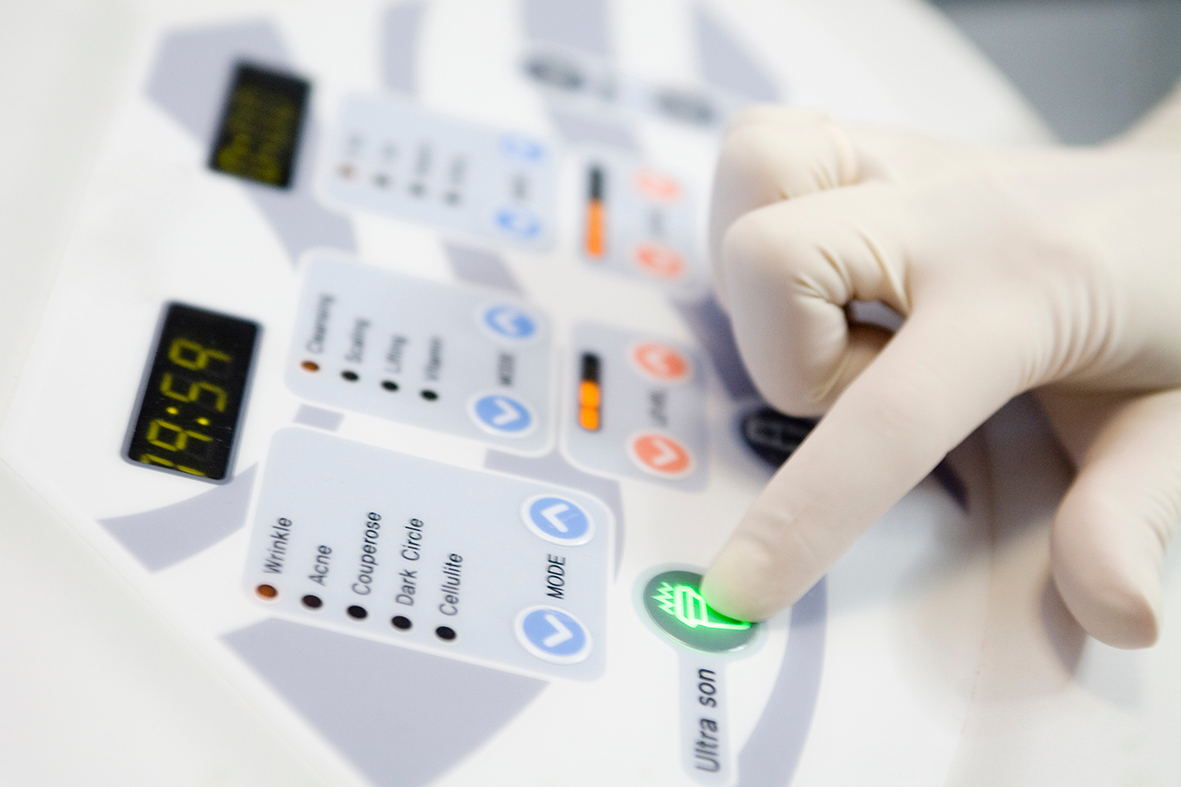

تطبيق المنتج: مناسب لألواح الأجهزة المنزلية ولوحات الأجهزة ولوحات المعدات الطبية التي تتطلب أداءً عاليًا في بيئات خاصة.

الميزات: مقاومة الصدمات، تحمل درجات الحرارة الواسعة، الشفافية العالية.

الأسطح المشتركة: شفافية عالية، محكم (مات).

المزايا: مقاومة ممتازة للصدمات وقدرة قوية على التكيف أثناء المعالجة؛ قدرة جيدة على التكيف مع درجات الحرارة العالية والمنخفضة؛ خصائص الإطفاء الذاتي المتأصلة ومثبطات اللهب الممتازة؛ مقاومة مستقرة للأشعة فوق البنفسجية وأداء عزل كهربائي متميز.

تطبيق المنتج: لوحات الأجهزة المنزلية، ولوحات المعدات الطبية، ولوحات التحكم لمنتجات الماكينات الإلكترونية الصناعية الكاملة الخارجية.

الميزات: يتميز PVC المرن بالهشاشة العالية نسبيًا وقوة الشد المنخفضة؛ يتميز PVC الصلب بالليونة الجيدة وسهولة التشكيل. المادة عرضة لدرجات الحرارة المنخفضة والتعرض للأشعة فوق البنفسجية، مع متانة معتدلة بشكل عام.

الأسطح المشتركة: سطح لامع قياسي.

المزايا: سهلة المعالجة وفعالة من حيث التكلفة، ومناسبة للوحات العرض ذات الميزانية المحدودة.

تطبيق المنتج: لوحات اللافتات، وعلامات التعريف العامة، واللوحات الأساسية منخفضة التكلفة.

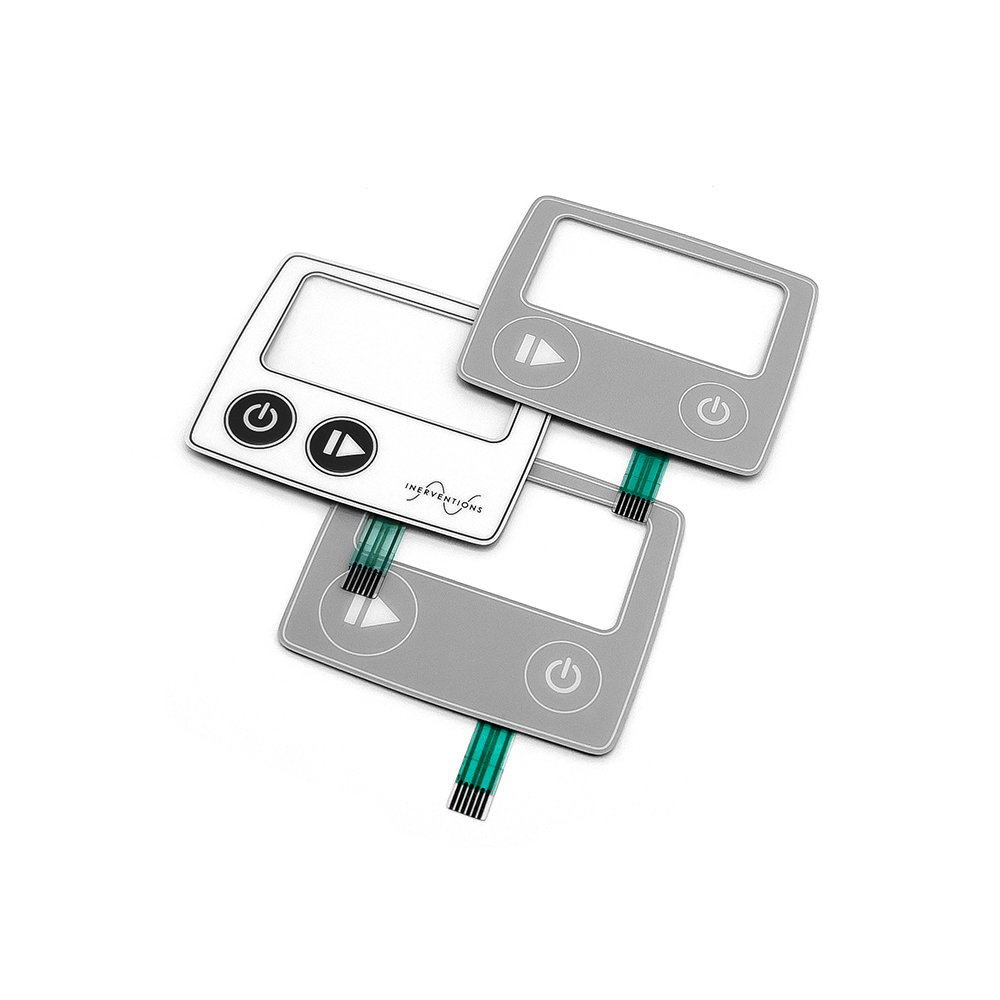

نوع مسطح

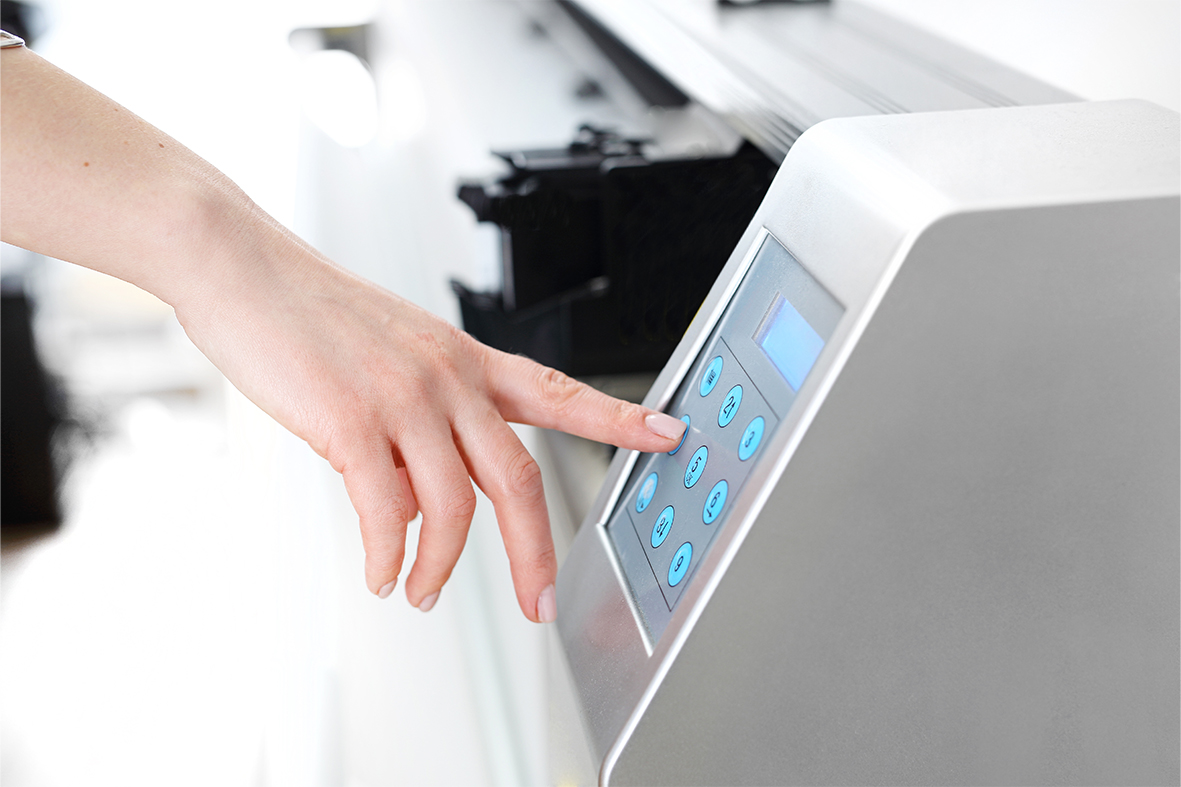

تم تصميم اللوحة بدون ردود فعل لمسية، وتتميز بتكوين مسطح تمامًا. يقلل هذا التصميم بشكل فعال من تآكل السطح، ويمنع تراكم البقع، ويعزز مقاومة الطقس وعمر الخدمة. هذا النوع مناسب للتطبيقات ذات المتطلبات الصارمة للنظافة والمتانة والمظهر البسيط. تشمل حالات الاستخدام النموذجية الأدوات الطبية ومعدات التشغيل الآلي للمكاتب وغيرها من بيئات التشغيل عالية الدقة والنظافة.

نوع الهيكل المرتفع

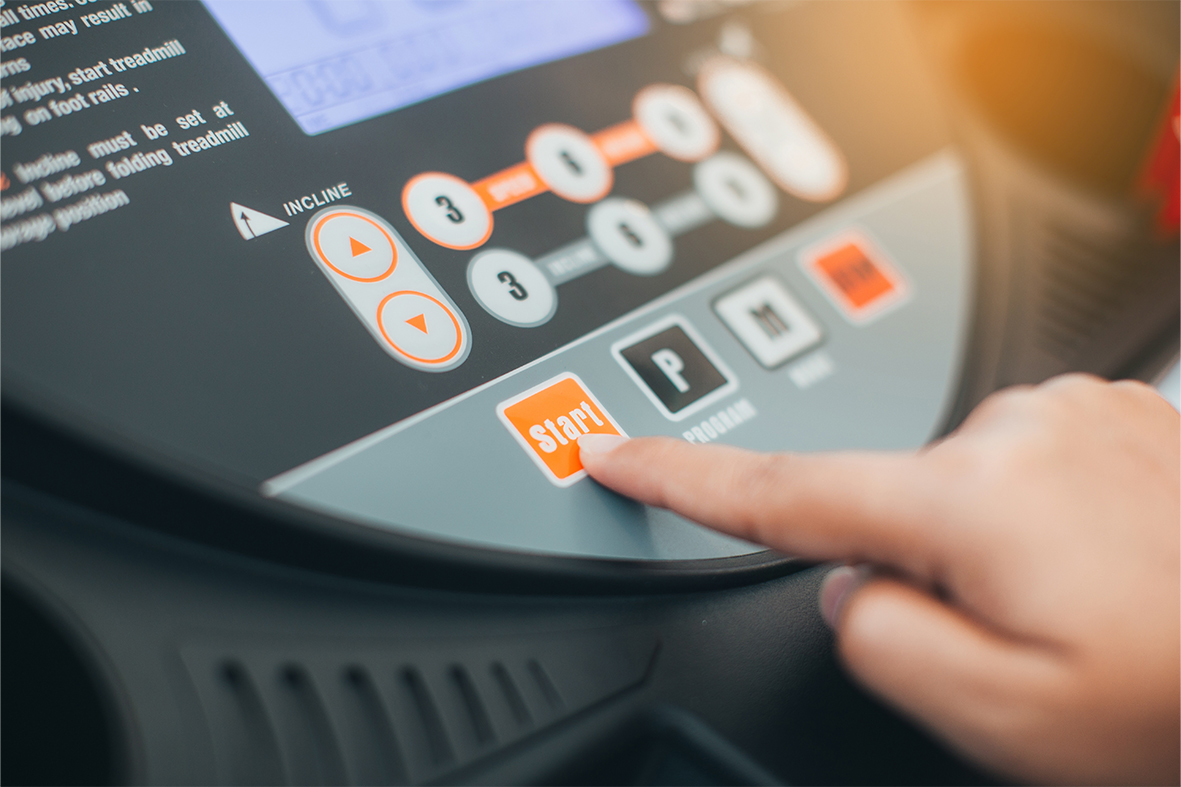

يفتقر هذا النوع أيضًا إلى ردود الفعل اللمسية. تم تصميم الحروف والأنماط والمناطق الرئيسية وخطوط الحواف على اللوحة كهياكل مرتفعة بأشكال وسمك محدد. يحافظ هذا التصميم على الأداء الوظيفي بينما يمنح اللوحة تسلسلاً هرميًا مرئيًا ثلاثي الأبعاد مميزًا. بالإضافة إلى ذلك، تعمل الأجزاء المرتفعة كمؤشرات لمسية مادية فعالة، مما يوفر توجيهًا ملموسًا واضحًا لعمليات المستخدم. يُستخدم هذا النوع بشكل شائع في اللوحات الرئيسية الوظيفية لأجهزة قياس ضغط الدم وأجهزة قياس الجلوكوز بالمنزل، حيث تكون العلامات المرتفعة واضحة ويسهل التعرف عليها، بما يتماشى مع عادات التشغيل للمستخدمين في منتصف العمر وكبار السن. يتم تطبيقه أيضًا في مناطق التحكم البسيطة لمعدات الصالة الرياضية مثل أجهزة المشي والآلات البيضاوية، حيث يدعم التوجيه اللمسي العمليات السريعة أثناء التمرين.

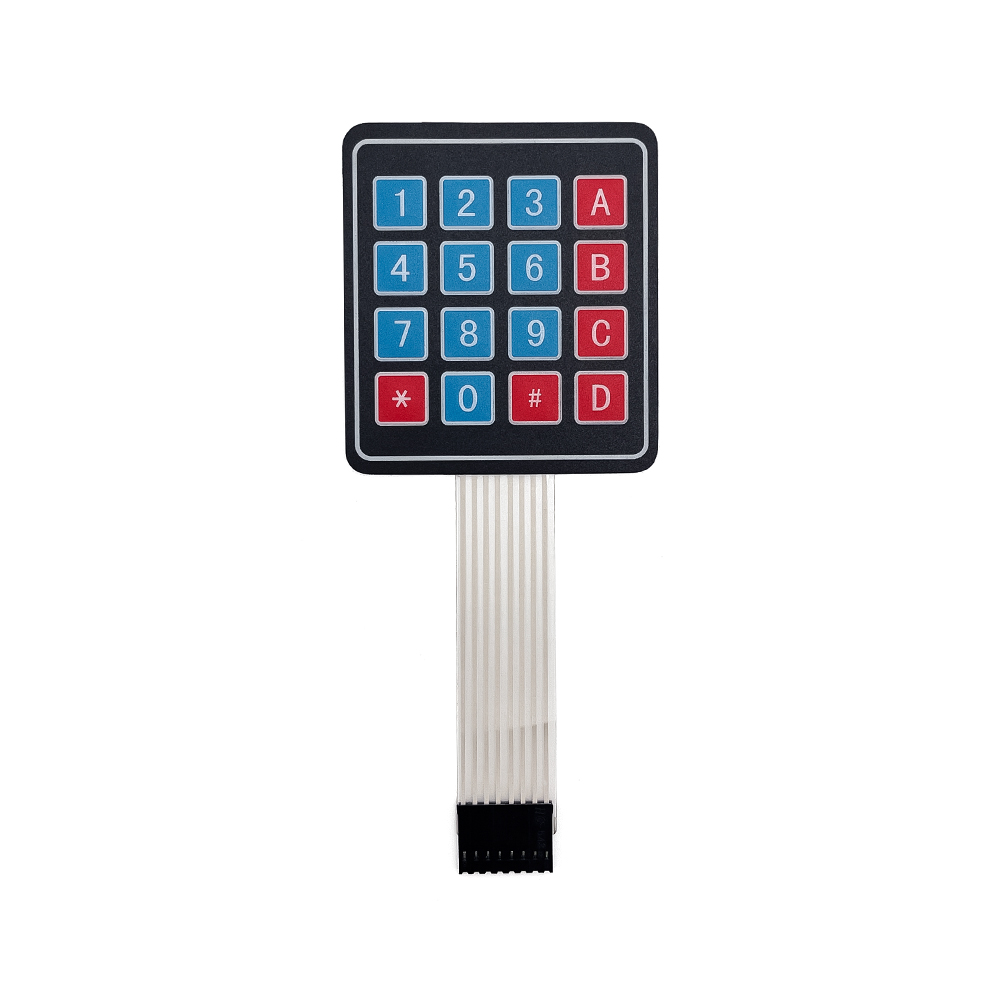

نوع مسطح

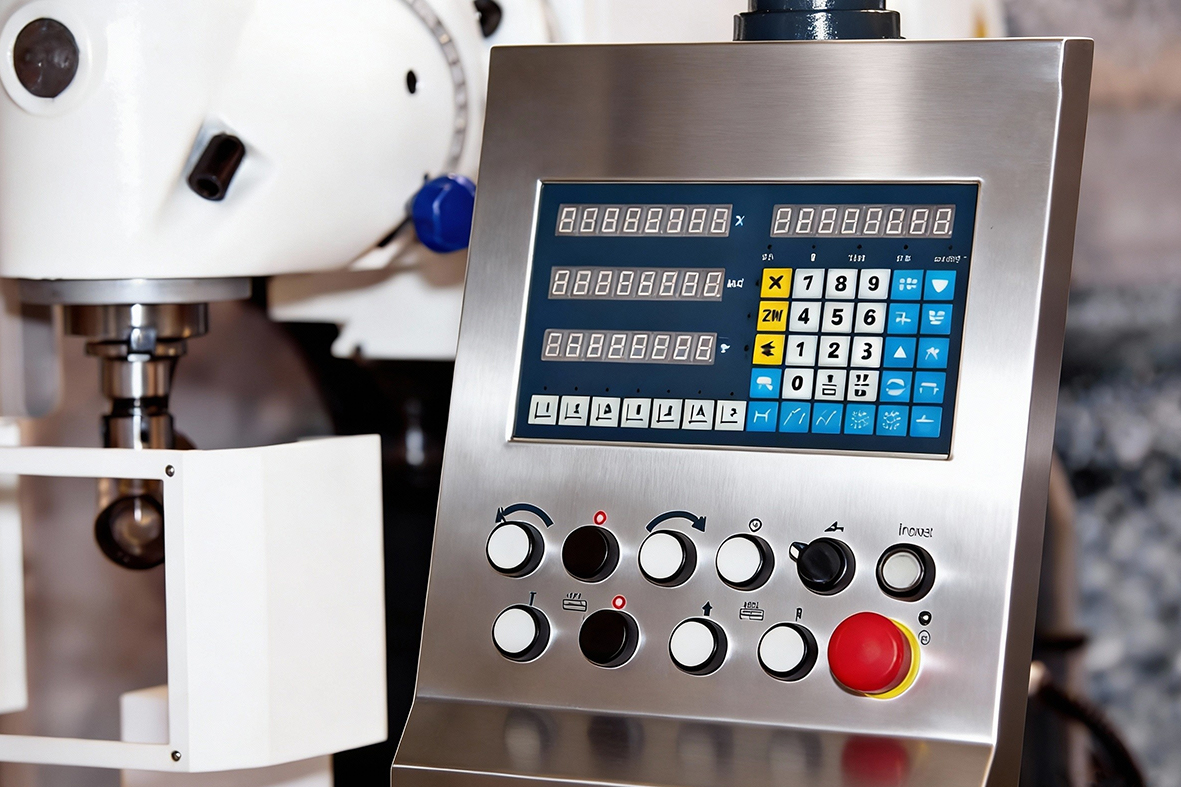

يدمج هذا النوع القباب المعدنية أو وسادات السيليكون كمكونات ردود فعل لمسية بين الطبقة الداخلية للوحة ووحدة الدائرة، مما يوفر للمستخدمين ردود فعل لمسية متميزة ومستقرة أثناء التشغيل. يتميز سطح اللوحة بتصميم مسطح سلس يوازن بين الجمال البسيط وسهولة التنظيف، مع ضمان الاستجابة التشغيلية الدقيقة. إنه مثالي للسيناريوهات التي تتطلب حساسية عالية للتعليقات التشغيلية والاستجابة في الوقت الفعلي ومعايير نظافة اللوحة الصارمة. تشمل التطبيقات النموذجية معدات التحكم في الأتمتة الصناعية ومحطات تشغيل الأجهزة الدقيقة والبيئات المماثلة.

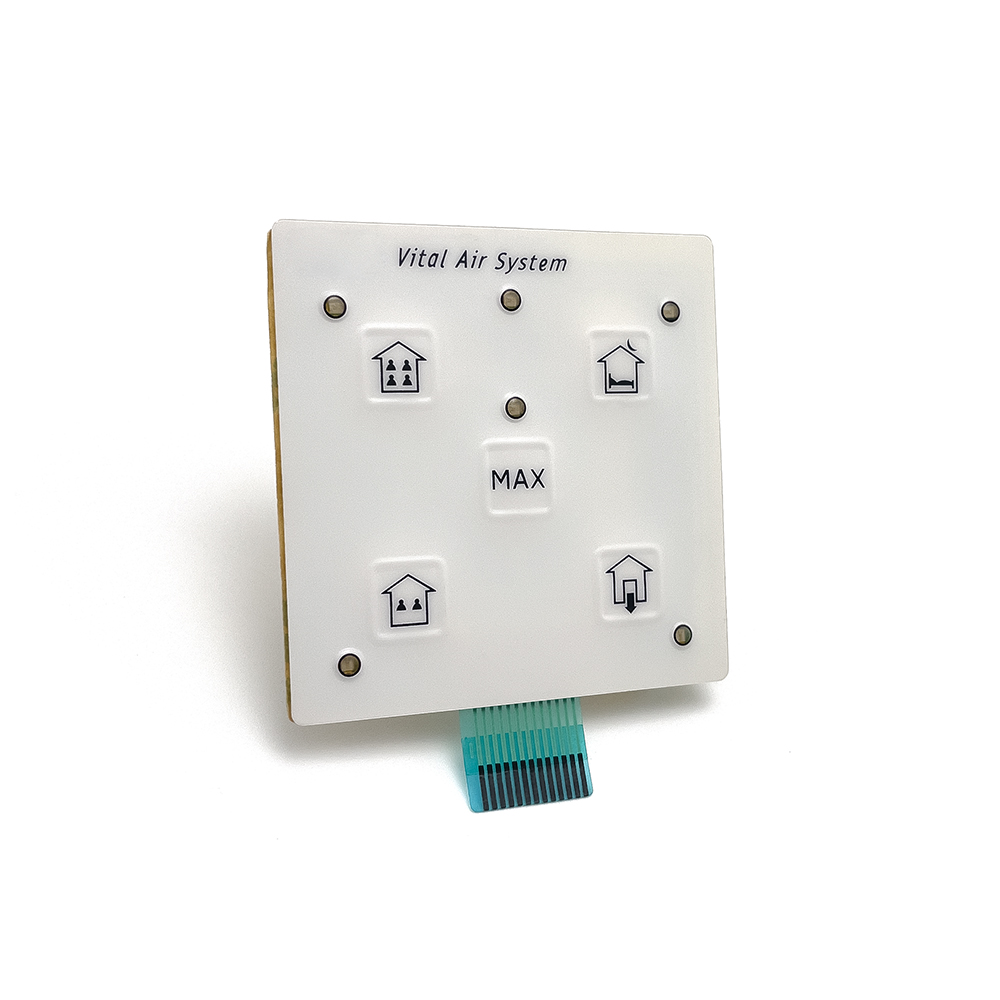

نوع الهيكل المرتفع

يجمع هذا التصميم بين ردود الفعل اللمسية والبنية المرتفعة المتكاملة. يتم تضمين القباب المعدنية أو وسادات السيليكون بين الطبقة الداخلية للوحة ووحدة الدائرة كوحدات ردود فعل لمسية أساسية، مما يعزز بشكل فعال وضوح ودقة الأوامر التشغيلية. من الناحية الهيكلية، يتم تشكيل المناطق الرئيسية الوظيفية وعلامات الأحرف والأنماط وخطوط الحواف على سطح اللوحة باستخدام عملية قولبة بارزة مخصصة. بفضل أداء ردود الفعل اللمسية المستقر والمظهر ثلاثي الأبعاد القابل للتخصيص، يُستخدم هذا النوع من المفاتيح الغشائية على نطاق واسع في الأجهزة الإلكترونية الاستهلاكية المتطورة والأجهزة الذكية القابلة للارتداء والتطبيقات الأخرى التي تتطلب تجربة تفاعلية استثنائية وجودة جمالية عالية.

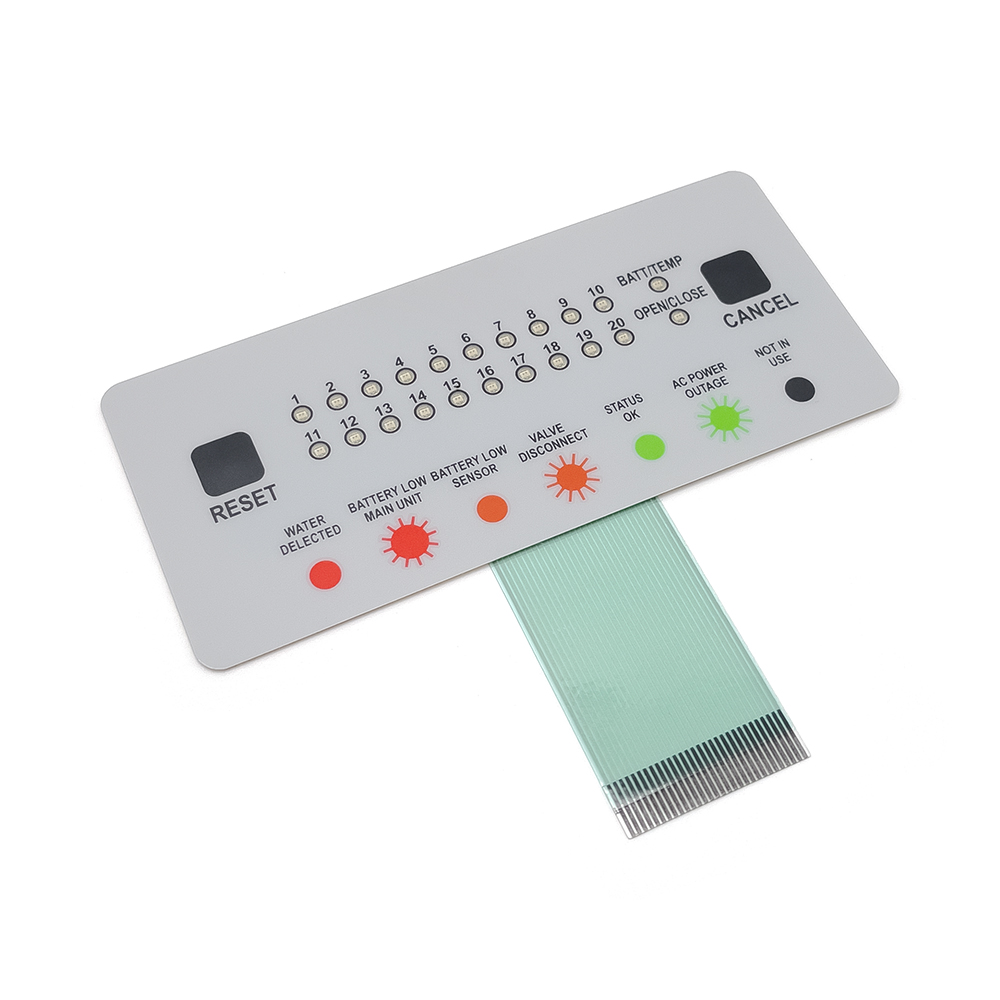

نوع مسطح

يعد المفتاح الغشائي المضيء LED المسطح أحد مكونات التفاعل بين الإنسان والآلة الذي يدمج التصميم الهيكلي المستوي مع وظيفة الإضاءة الموحدة. يشتمل هذا المنتج على عناصر إضاءة LED داخل مفتاح الغشاء مع الحفاظ على تكوين مسطح تمامًا مع عدم وجود هياكل مرتفعة على سطح اللوحة، مما يوفر مزايا مزدوجة تتمثل في القدرة على التكيف الممتازة وسهولة التشغيل. يُستخدم هذا النوع من المنتجات على نطاق واسع في سيناريوهات التطبيقات مثل لوحات تشغيل الأجهزة ولوحات المفاتيح ذات الإضاءة الخلفية وواجهات التحكم في المعدات الطبية التي تتطلب متطلبات صارمة لتوحيد الإضاءة والاكتناز وسهولة الصيانة.

نوع الهيكل المرتفع

هذا هو أحد مكونات الواجهة التشغيلية التي تدمج وظيفة العرض الضوئي مع التفاعل اللمسي ثلاثي الأبعاد. استنادًا إلى تكامل مكونات الإضاءة LED، يستخدم المنتج عملية قولبة مرتفعة مخصصة لعلامات الأحرف والأنماط الوظيفية والمناطق الرئيسية وخطوط الحواف ومناطق الإضاءة المخصصة على سطح اللوحة. هذا النوع من المنتجات مناسب لسيناريوهات التطبيقات مثل لوحات التحكم لمعدات التشغيل الليلية والإلكترونيات الاستهلاكية العصرية وواجهات الأجهزة الذكية القابلة للارتداء. والتي لها متطلبات مزدوجة للتعرف البصري وتجربة التفاعل عن طريق اللمس.
